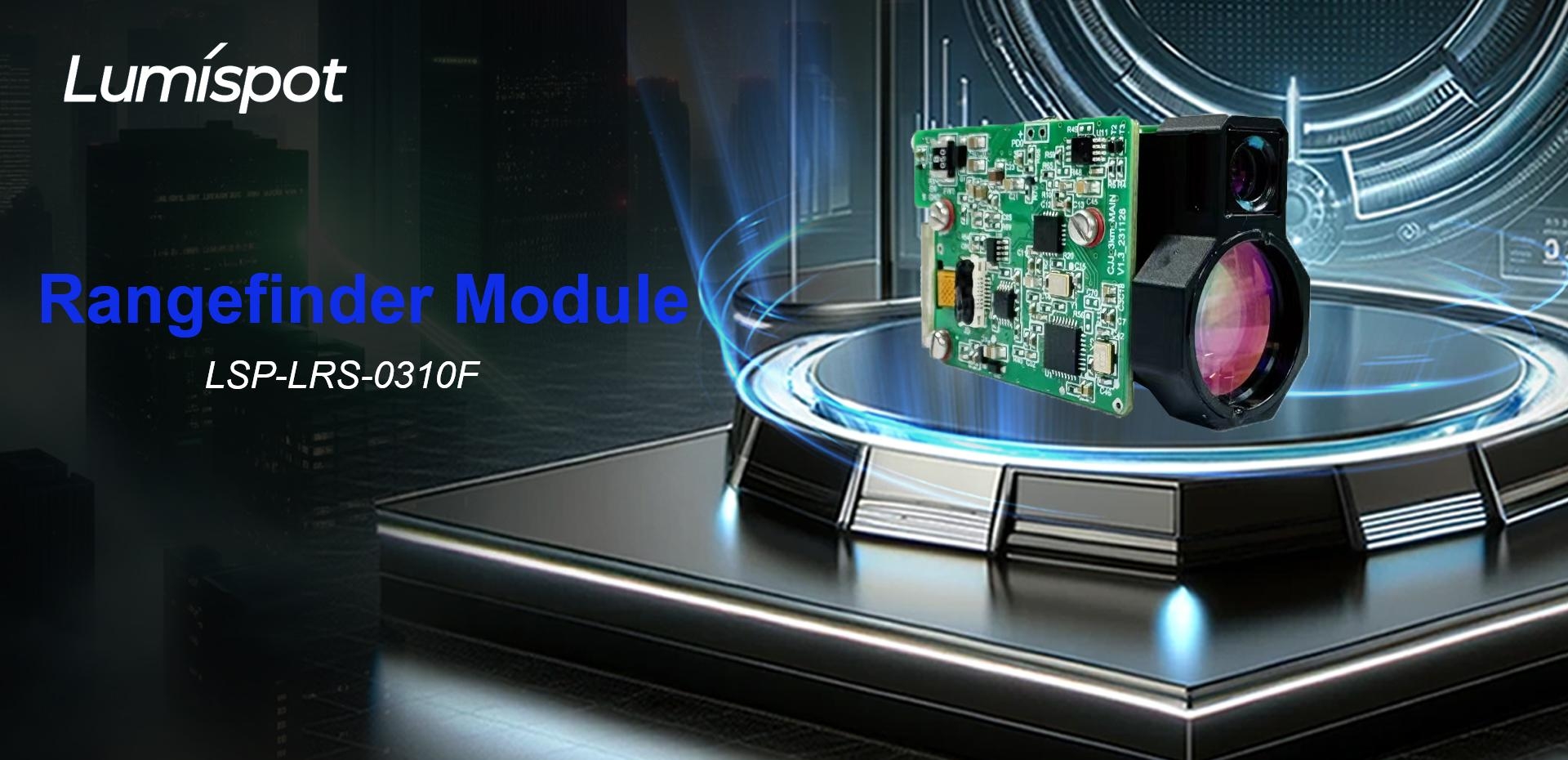

1535NM 3KM LASER RANGEFINDER MODULE
Kenyelletso ea Sehlahisoa
LSP-LRS-0310F laser rangefinder ke laser rangefinder e ntlafalitsoeng ho ipapisitsoe le laser ea khalase ea 1535nm Er e ikemetseng e ntlafalitsoeng ke Liangyuan Laser. Ka ho sebelisa mokhoa o mocha oa nako ea sefofane (TOF), ts'ebetso e fapaneng e ntle bakeng sa mefuta e fapaneng ea sepheo - sebaka sa meaho se ka fihla lik'hilomithara tse 5, esita le bakeng sa likoloi tse tsamaeang ka potlako, tse tsitsitseng ho tloha ho 3.5 km fihleloa. Likopong tse joalo ka tlhahlobo ea basebetsi, sebaka se fapaneng sa batho se feta lik'hilomithara tse 2, ho netefatsa ho nepahala le ts'ebetso ea nako ea nnete ea data. LSP-LRS-0310F-04 laser rangefinder e ts'ehetsa puisano le khomphutha e kaholimo ka RS422 serial port (ha e ntse e fana ka ts'ebeletso ea serial port customization ea TTL), e etsa hore phetiso ea data e be bonolo le ho sebetsa hantle.
Litlhaloso
| Mohlala oa Sehlahisoa | LSP-LRS-0310F |
| Boholo (LxWxH) | ≤48mmx21mmx31mm |
| Boima ba 'mele | 33g±1g |
| Laser wavelength | 1535±5nm |
| Laser divergence angle | ≤0.6mRad |
| Ho Tsamaea ka ho Nepaha | >3km (koloi: 2.3mx2.3m) >1.5km (motho: 1.7mx0.5m) |
| Boemo ba polokeho ea mahlo a motho | Sehlopha sa1/1M |
| Sekhahla se nepahetseng sa tekanyo | ≥98% |
| Sekhahla sa alamo ea bohata | ≤1% |
| Ho fumana liphofu tse ngata | 3(nomoro e kaholimo) |
| Sehokelo sa data | RS422 serial port(TTL e ka khonehang) |
| Matla a phepelo | DC 5 ~ 28 V |
| Karolelano ea tšebeliso ea matla | ≤ 1.5W (ts'ebetso ea 10Hz) |
| Tšebeliso e phahameng ea matla | ≤3W |
| Matla a ho ema | ≤ 0.4W |
| Tšebeliso ea matla a boroko | ≤ 2mW |
| Mocheso o sebetsang | -40°C ~+60°C |
| Mocheso oa polokelo | -55°C～+70°C |
| Tšusumetso | 75g, 6ms (ho fihla ho 1000g tšusumetso, 1ms) |
| Ho thothomela | 5 - 200 ~ 5 Hz, 12mins, 2.5g |

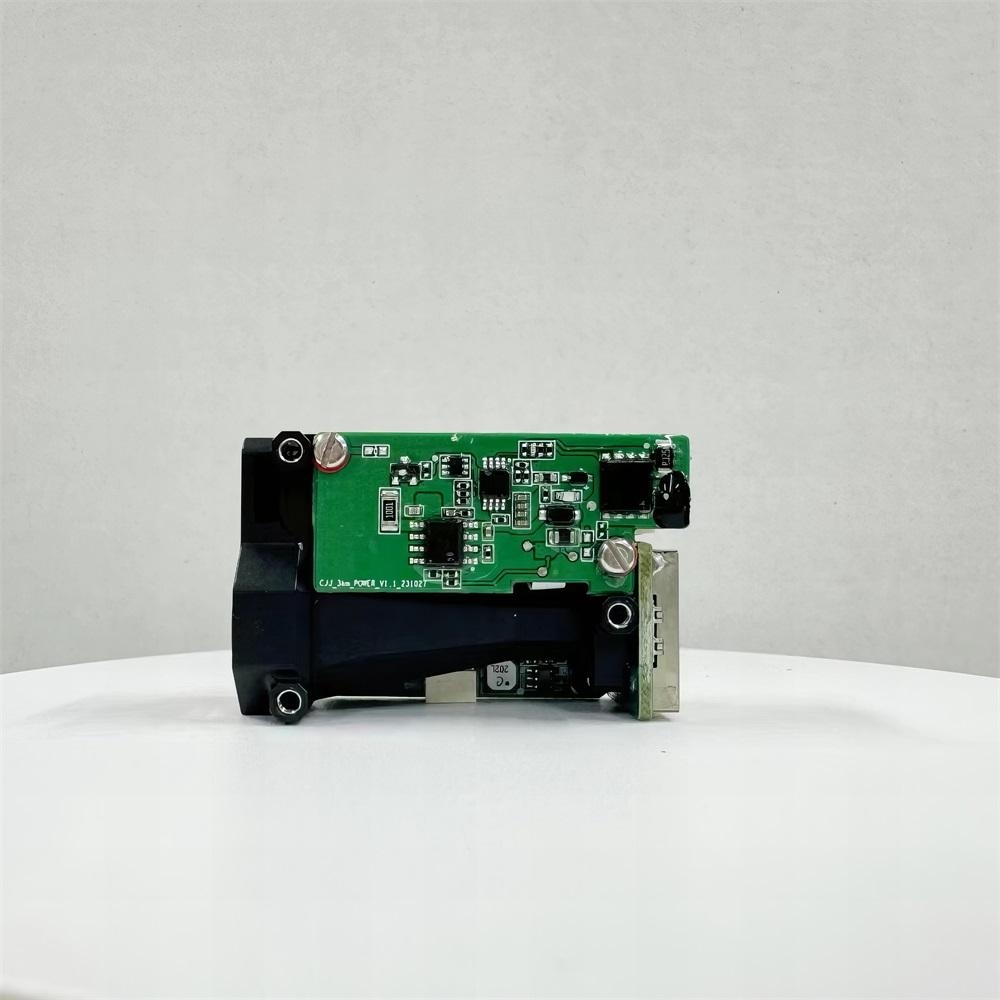

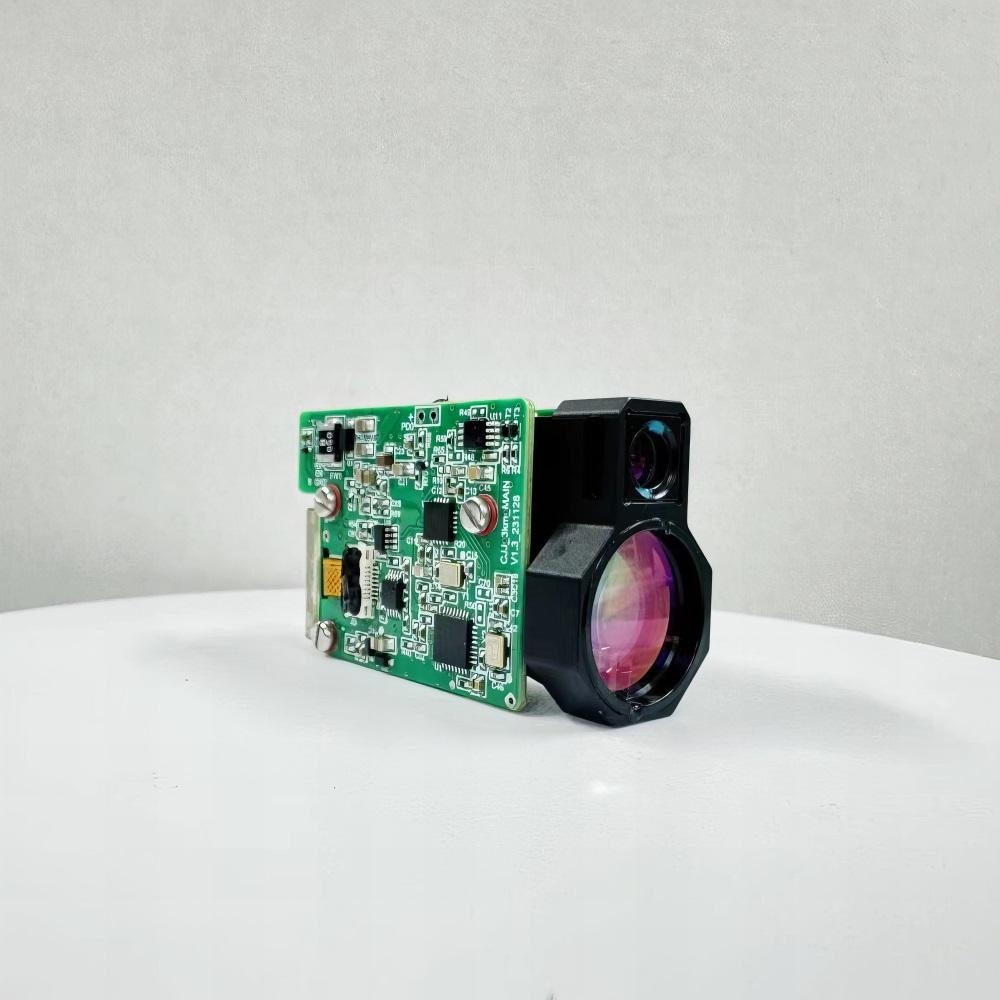

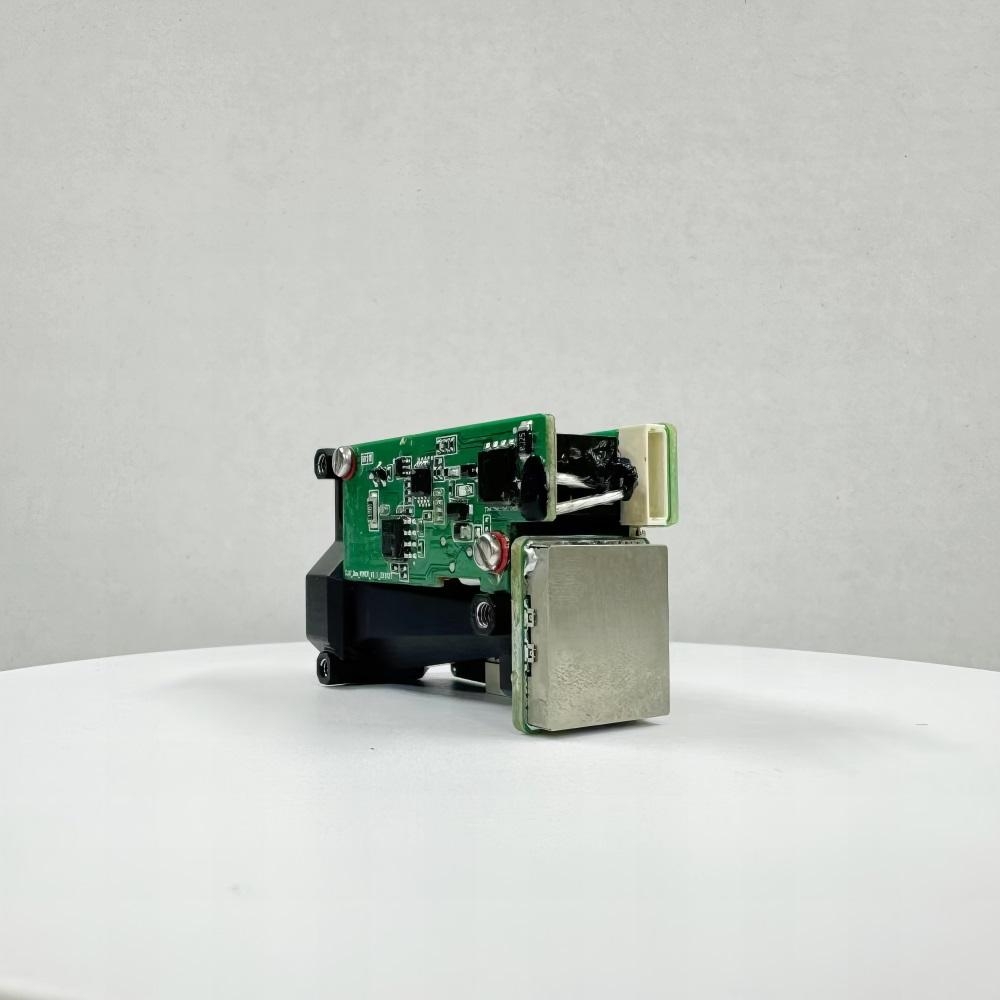

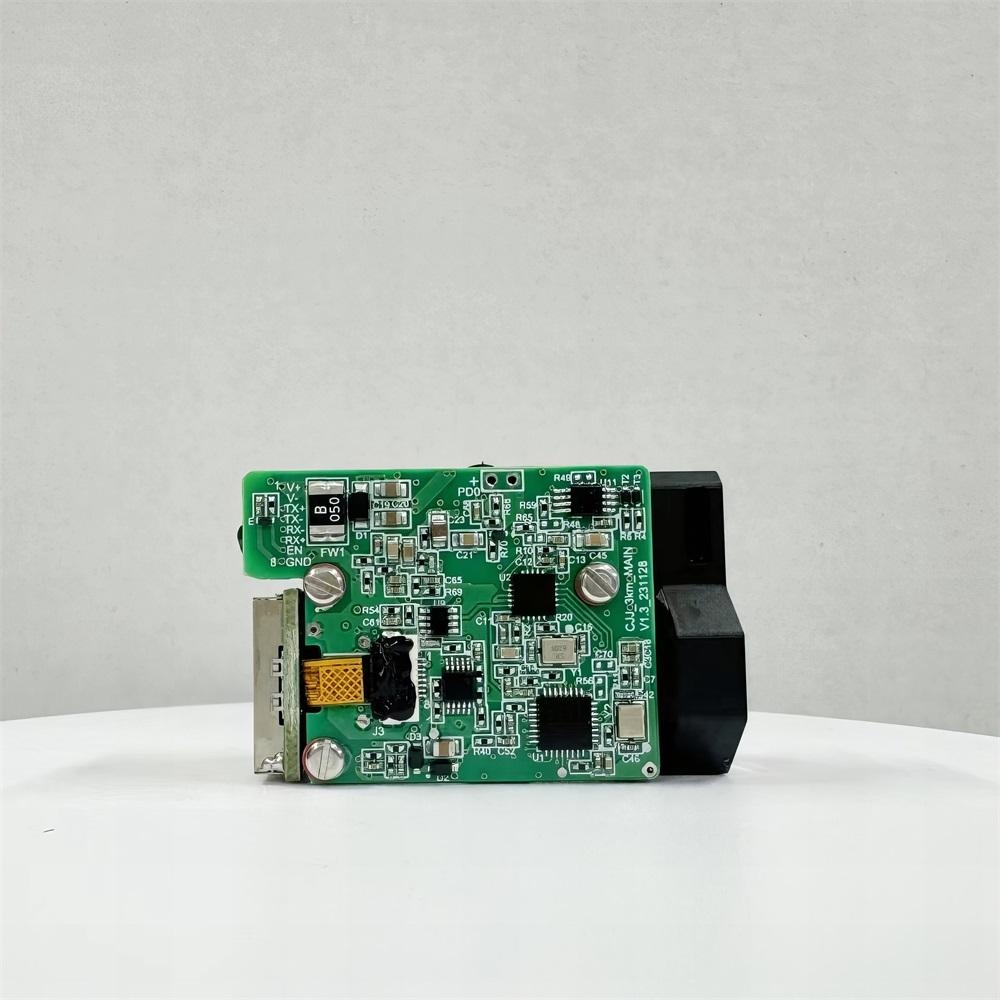

Lintlha tsa Sehlahisoa Pontšo
Likarolo tsa Sehlahisoa
● Moralo o Kopanetsoeng oa Beam Expander: Ntlafatso ea ho Ikamahanya le Boemo ba Tikoloho ka Bokhabane bo Kopanetsoeng.
Moralo o kopaneng oa "beam expander" o netefatsa tšebelisano e nepahetseng le tšebelisano e ntle har'a likarolo. Mohloli oa pompo oa LD o fana ka matla a tsitsitseng le a sebetsang hantle ho laser medium, ha lense e kopanyang e potlakileng ea lense le lense e tsepamisitseng maikutlo e laola hantle sebopeho sa sefate. Mojule oa phaello o eketsa matla a laser, 'me sepharalatsi sa beam se eketsa bophara ba sepakapaka ka katleho, se fokotsa sekhahla sa ho fapana ha sepakapaka le ho ntlafatsa tataiso ea mabala le sebaka sa phetiso. Optical sampling module e lekola ts'ebetso ea laser ka nako ea nnete ho netefatsa tlhahiso e tsitsitseng le e tšepahalang. Ho feta moo, moralo o tiisitsoeng o na le botsoalle tikolohong, o eketsa nako ea bophelo ea laser le ho fokotsa litšenyehelo tsa tlhokomelo.
● Segmented Switching Ranging Method: Precision Measurement for Enhanced Rang Accuracy.
E ipapisitse le tekanyo e nepahetseng, mokhoa o fapaneng oa ho fetoha o sebelisa meralo e ntlafalitsoeng ea optical le li-algorithms tse tsoetseng pele tsa ts'ebetso ea mats'oao, e kopantsoeng le tlhahiso ea matla a phahameng a laser le litšobotsi tsa nako e telele, ho kenella ka katleho litšitiso tsa sepakapaka, ho netefatsa botsitso le ho nepahala liphetho tsa tekanyo. Theknoloji ena e nka leano la ho pheta-pheta khafetsa, ho tsoela pele ho ntša maqhubu a laser a mangata le ho bokella mats'oao a echo a sebetsitsoeng, ho thibela lerata le tšitiso ka katleho, ho ntlafatsa haholo karo-karolelano ea mats'oao ho lerata, le ho fihlela tekanyo e nepahetseng ea bohole ba sepheo. Leha ho le maemong a rarahaneng kapa ho tobane le liphetoho tse poteletseng, mokhoa oa ho feto-fetoha oa likarolo tse fapaneng o tiisa ho nepahala le botsitso, 'me e fetoha mokhoa oa bohlokoa oa tekheniki oa ho ntlafatsa ho nepahala ho fapaneng.
● Dual-Threshold Scheme bakeng sa Puseletso ea Rang Accuracy: Calibration Habeli bakeng sa Beyond-Limit Precision
Ntho ea mantlha ea "dual-threshold scheme" e ka har'a mochini oa eona oa ho lekanya habeli. Sistimi e qala e beha litebello tse peli tse ikhethileng tsa matšoao ho hapa linako tse peli tsa bohlokoa tsa lets'oao la echo. Metsotso ena e fapana hanyane ka lebaka la menyako e fapaneng, empa phapang ena e sebetsa e le senotlolo sa ho lefella liphoso. Ka ho metha nako ka nepo e phahameng le ho bala, sistimi e etsa qeto ka nepo phapang ea nako lipakeng tsa metsotso ena e 'meli 'me e e sebelisa ho lekanya hantle sephetho sa mantlha, e ntlafatsang ho nepahala ho hoholo.
● Moqapi oa Matla a Tlase: Matla a Sebeletsang le a Ts'ebetso a Ntlafetseng
Ka ntlafatso e tebileng ea li-module tsa potoloho joalo ka boto e kholo ea taolo le boto ea bakhanni, re amohetse li-chips tse matla a tlase le maano a sebetsang a taolo ea matla, ho netefatsa hore tšebeliso ea matla a sistimi e laoloa ka thata ka tlase ho 0.24W maemong a standby, e emelang phokotso e kholo. bapisoa le meralo ea setso. Ka makhetlo a mangata a 1Hz, tšebeliso ea matla ka kakaretso e lula e le ka har'a 0.76W, e bonts'ang tekanyo e ikhethang ea matla a matla. Esita le tlas'a maemo a phahameng a ts'ebetso, ha tšebeliso ea matla e ntse e eketseha, e ntse e laoloa ka katleho ka har'a 3W, ho netefatsa ts'ebetso e tsitsitseng ea lisebelisoa tlas'a litlhoko tse phahameng tsa ts'ebetso ha u ntse u boloka lipakane tsa ho boloka matla.
● Bokhoni ba Boemo bo Feteletseng: Phallo e Phahameng ea Mocheso bakeng sa Ts'ebetso e tsitsitseng le e Sebetsang.
Ho rarolla mathata a mocheso o phahameng, mochine oa laser rangefinder oa LSP-LRS-0310F o sebelisa mokhoa o tsoetseng pele oa ho pholisa. Ka ho ntlafatsa litsela tsa ho tsamaisa mocheso ka hare, ho eketsa sebaka sa ho qhala mocheso, le ho sebelisa lisebelisoa tse sebetsang hantle tsa mocheso, sehlahisoa se senya mocheso o hlahisoang ka hare ho oona, ho etsa bonnete ba hore likarolo tsa mantlha li boloka mocheso o nepahetseng oa ho sebetsa esita le nakong ea ts'ebetso e telele ea nako e telele. Bokhoni bona bo phahameng ba ho felisa mocheso ha bo atolose bophelo ba sehlahisoa feela empa bo boetse bo tiisa botsitso le botsitso ba ts'ebetso e fapaneng.
● Ho leka-lekanya ho Portability le ho Tšoareha: Moralo o Nyane o nang le Ts'ebetso e Ikhethileng
LSP-LRS-0310F laser rangefinder e ithorisa ka boholo bo nyane ka mokhoa o makatsang (ligrama tse 33 feela) le moralo o bobebe, ha ka nako e ts'oanang e fana ka ts'ebetso e tsitsitseng, khanyetso e phahameng ea ts'oenyeho, le polokeho ea mahlo ea Sehlopha sa 1, e bonts'ang ho leka-lekana ho phethahetseng lipakeng tsa ho ts'oaroa le ho tšoarella. Moralo oa sehlahisoa sena o kenyelletsa kutloisiso e tebileng ea litlhoko tsa basebelisi le boemo bo holimo ba boqapi ba thekenoloji, e leng se etsang hore e be taba e hlahelletseng 'marakeng.
Libaka tsa kopo ea lihlahisoa
E sebelisoa likarolong tse fapaneng tse khethehileng tse kang sepheo le ho tloha, electro-optical positioning, likoloi tsa sefofane tse sa sebetsoeng, likoloi tse se nang motho, theknoloji ea robotics, mekhoa ea lipalangoang e bohlale, tlhahiso e bohlale, thepa e bohlale, tlhahiso ea polokeho le tšireletso e bohlale.
Libaka tsa kopo ea lihlahisoa
▶ Laser e hlahisoang ke module ena e fapaneng ke 1535nm, e bolokehileng bakeng sa mahlo a batho. Le hoja e le bolelele bo sireletsehileng bakeng sa mahlo a motho, ho kgothaletswa hore o se ke wa sheba laser;
▶ Ha u lokisa li-parallelism tsa li-axes tse tharo tsa optical, etsa bonnete ba hore u thibela lense e amohelang, ho seng joalo mochine o ka senyeha ka ho sa feleng ka lebaka la echo e feteletseng;
▶ Mojule ona oa ho fapana ha o na hermetic, ka hona hoa hlokahala ho netefatsa hore mongobo o lekanyelitsoeng oa tikoloho ea ts'ebeliso o ka tlase ho 80%, mme tikoloho ea ts'ebeliso e lokela ho bolokoa e hloekile ho qoba ho senya laser;
▶ Letoto la ho lekanya la mojule oa ho fapana le amana le ponahalo ea sepakapaka le mofuta oa sepheo. Sebaka sa ho lekanya se tla fokotsoa ke moholi, pula le lifefo tsa lehlabathe. Lipheo tse kang makhasi a matala, mabota a masoeu, le lejoe la mokoetla le pepesitsoeng li na le ponahalo e ntle, e ka eketsang sebaka sa ho lekanya. Ho phaella moo, ha sekhahla sa tšekamelo ea sepheo sa lebone la laser se eketseha, tekanyo ea ho lekanya e tla fokotseha;
▶ Ho thibetsoe ka thata ho ntša laser ho liphofu tse matla tse bonahatsang joalo ka likhalase le mabota a masoeu ka har'a limithara tse 5, e le ho qoba echo e matla haholo le ts'enyo ho sesebelisoa sa APD;
▶ Ho thibetsoe ka thata ho pola le ho ntša lithapo ha motlakase o le teng;
▶ Etsa bonnete ba hore polarity ea motlakase e hokahane ka nepo, ho seng joalo lisebelisoa li tla senyeha ruri.
